Falcon 2000
Conception 3D sous SolidWorks
Le projet
L'objectif de ce projet était de modéliser l'apparence extérieure de l'avion d'affaires Dassault Falcon 2000 en utilisant le logiciel SolidWorks. Ce travail s'est concentré sur la reproduction fidèle de la carrosserie aéronautique (fuselage, ailes) et des éléments principaux du train d'atterrissage.
Le travail impliquait de :
- Créer les formes complexes du fuselage et des ailes en respectant leur profil aérodynamique.
- Modéliser les éléments visibles tels que les moteurs (nacelles) et les gouvernes.
- Interpréter des références visuelles et des plans pour garantir une bonne précision dimensionnelle.
Ce projet a permis de renforcer mes compétences en modélisation de surfaces sur des structures de grande taille et mon approche de la CAO dans le domaine aéronautique.
La modélisation
La modélisation de cet avion a été une tâche méthodique, centrée sur la maîtrise des outils de surface pour les formes fuselées typiques de l'aéronautique.
Le processus de modélisation a suivi plusieurs étapes clés :

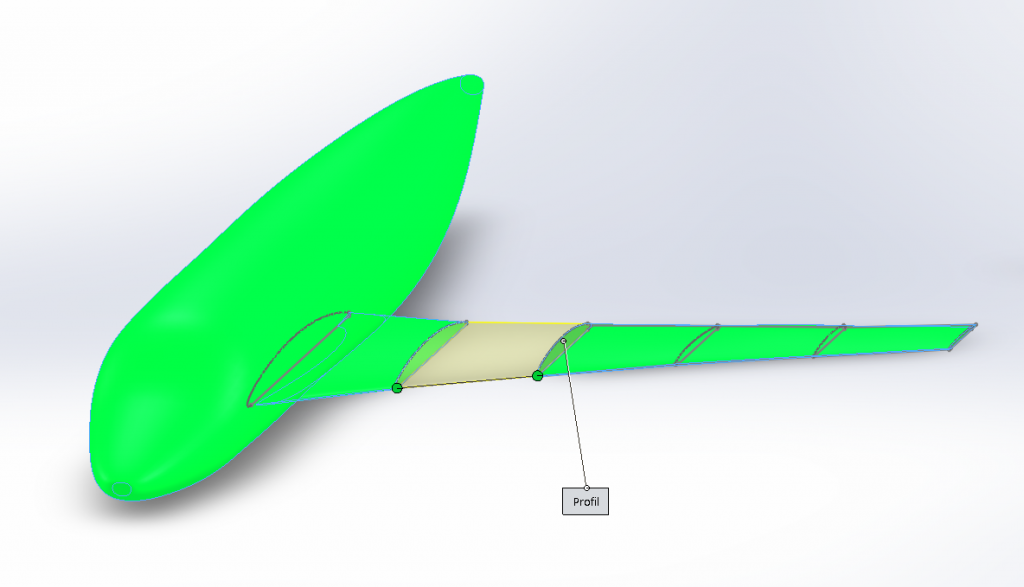

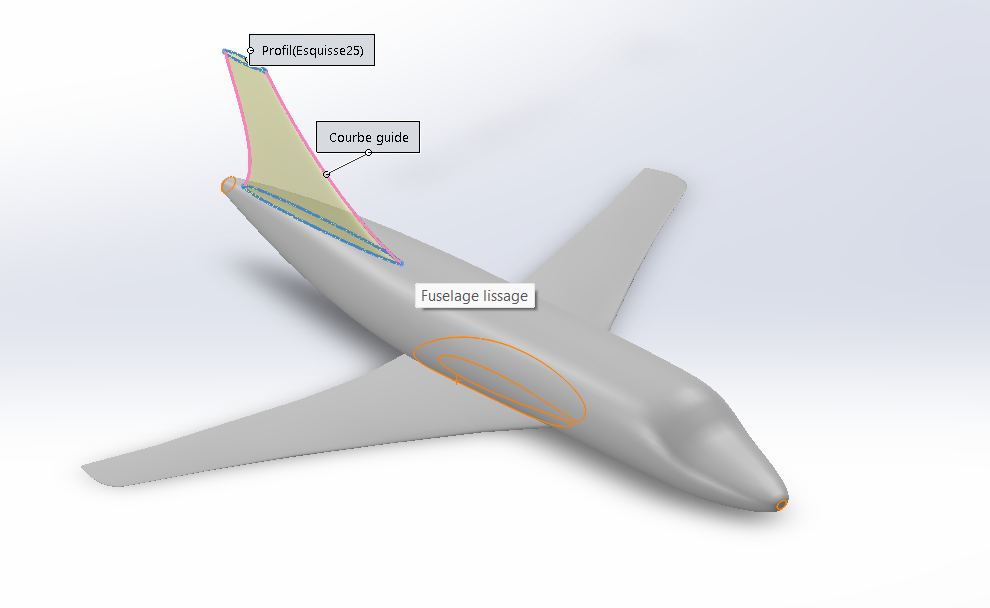

- Création de la forme principale du fuselage et des ailes en utilisant des fonctions avancées de surface pour capturer leur profil aérodynamique porteur.
- Modélisation séparée des nacelles (logement des moteurs) et leur intégration au fuselage par un assemblage simple.
L'intégration des ailes et des nacelles au fuselage a été réalisée par un assemblage simple pour finaliser l'aspect global de l'avion. Il n'y a pas eu de modélisation interne des systèmes complexes (réacteurs, circuits hydrauliques, systèmes avioniques).
Les résultats

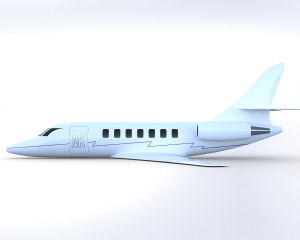

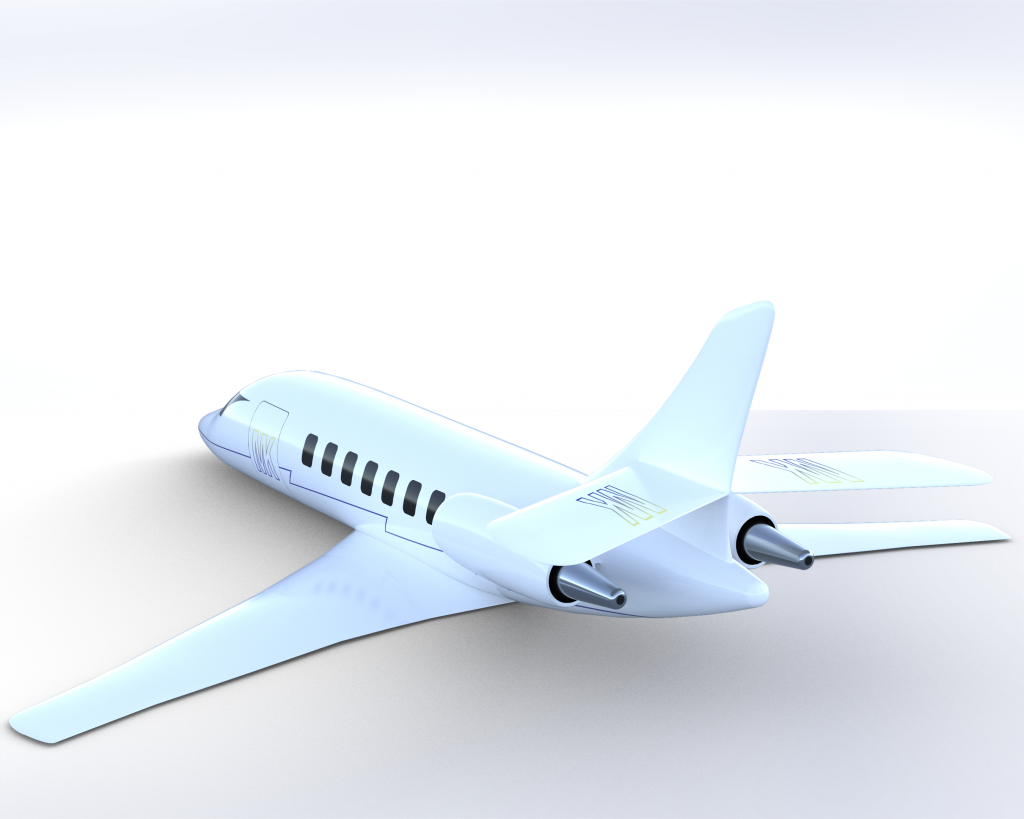

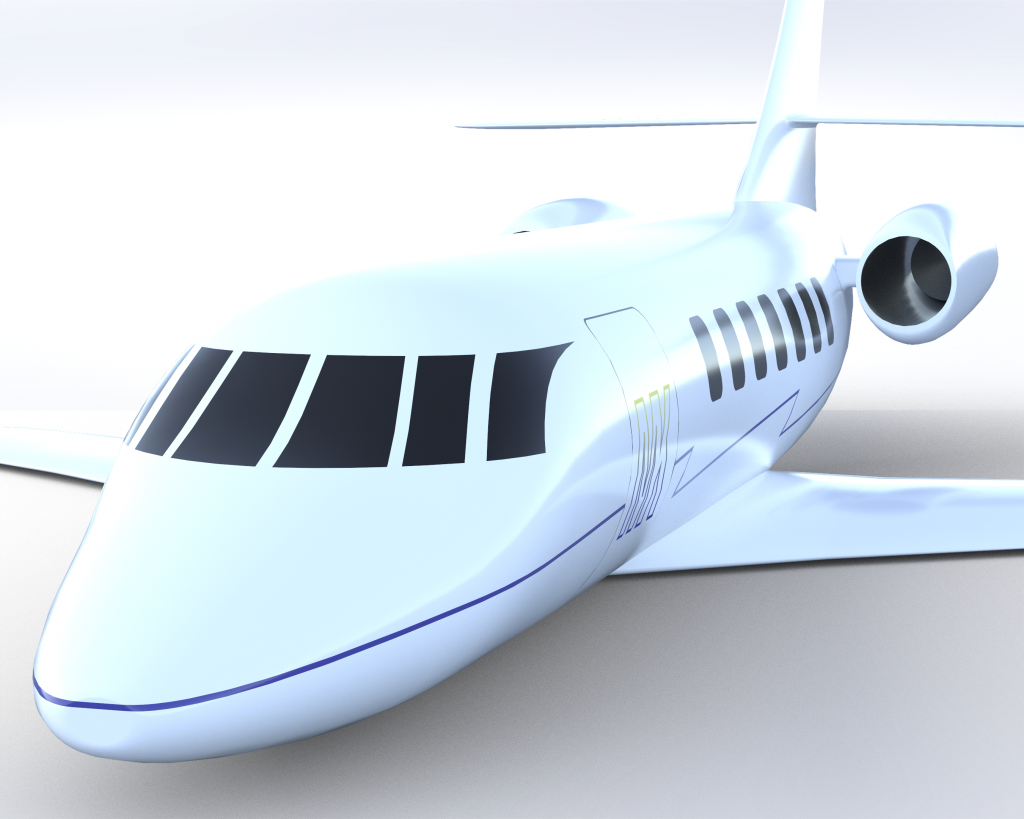

Le résultat final est un modèle 3D visuellement complet et précis du Falcon 2000
Ce modèle témoigne de ma capacité à gérer des formes complexes et à livrer un projet CAO clair. Ce travail valide les compétences suivantes :
- Utilisation des outils de modélisation de surfaces et volumiques de SolidWorks.

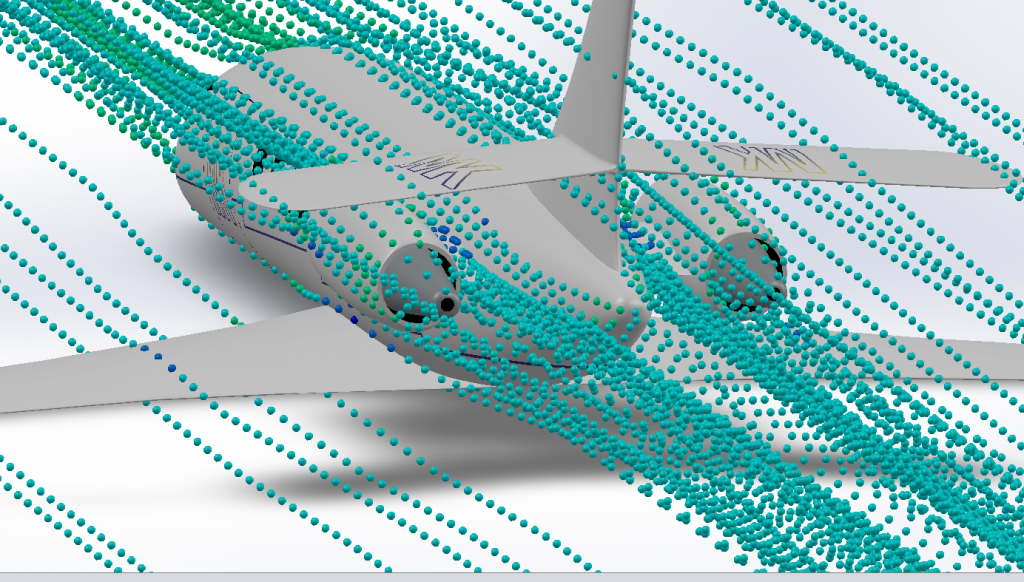

- Gestion de la précision des formes aérodynamiques, conçues pour simuler un bon écoulement de l'air autour du fuselage et des ailes.
- Structuration logique du modèle CAO, permettant de gérer les assemblages simplement.
- Capacité à préparer le modèle pour un rendu final de qualité professionnelle.
